Sistema coordinato di controllo per la movimentazione di grandi carichi

L'azienda cliente

Il cliente finale, una società italiana, è uno dei principali attori a livello globale nell’industria del trasporto e sollevamento di carichi pesanti, di logistica e di ingegneria applicata.

La necessità

Per la movimentazione di una piattaforma Off-Shore di 40.000 tonnellate, l’azienda committente necessitava di un sistema di automazione per l’Heavy lifting e lo Skidding.

La soluzione sviluppata

Si tratta di un sistema coordinato di automazione e controllo per la movimentazione di grandi carichi.

Il sistema di supervisione si interfaccia con una rete di PLC che gestiscono in maniera coordinata la movimentazione di fino a 64 unità “Skid Shoes” con una capacità di 1000 tonnellate ciascuna.

Eureka System ha progettato e sviluppato il supervisore su piattaforma Movicon 11 di Progea; questo, comunicando con PLC Bosch Rexroth, visualizza gli stati delle singole unità e dei carichi a cui le stesse sono sottoposte. Inoltre, ha la possibilità di comandarle singolarmente o in sincronismo, e può configurare ogni singola sezione da cui sono composte. Attraverso la comunicazione con appositi inclinometri, il controllo del carico globale e dell’inclinazione è integrato nello SCADA. Tutti i dati di processo provenienti da ogni singola unità sono salvati su Database Server MySQL per storicizzazione e analisi a posteriori.

I vantaggi ottenuti

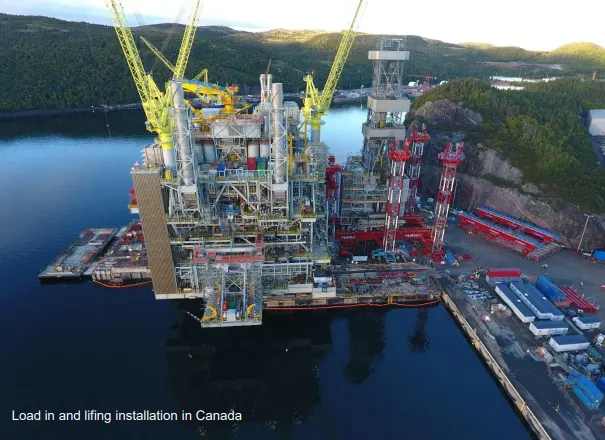

Tra i numerosi lavori in cui è stato utilizzata questa soluzione si conta anche il load-out di una piattaforma Off-Shore di peso superiore alle 40.000 tonnellate.

Il sistema è stato sviluppato per essere totalmente modulare: per il sollevamento e l’installazione di moduli di oggetti e carichi pesanti non si hanno limiti di dimensione, e si possono gestire pesi fino a migliaia di tonnellate.

Questo progetto si avvicina a una tua esigenza?

Contattaci per eventuali domande o chiarimenti: verrai subito ricontattato da un membro del nostro team!

Integrazione

Soluzione

Automazione industriale

Settore navale e grandi opere

Settore

Navale & Grandi opere

Approfondimenti blog

Location

Corea del Sud, Canada

Calendario eventi

Anno d'integrazione

2016

Tecnologie integrate

  • Movicon 11
  • PLC Bosch Rexroth
  • Database server MySQL

Attività svolte

  • Analisi
  • Studio di fattibilità tecnico-economica
  • Sviluppo software PLC
  • Sviluppo software SCADA
  • Messa in servizio
