Automazione di banchi di test per simulazioni sismiche

by Eureka System

Il committente di questo particolare progetto di test per simulazioni sismiche portato avanti da Eureka System è un’azienda di costruzioni, all’avanguardia nel campo dell’ingegneria civile – in particolare nei settori strade e autostrade, ferrovie, metropolitane, edifici civili e industriali, dighe, piattaforme petrolifere e strutture portuali.

Questo particolare progetto di automazione consiste in un sistema di controllo di banchi di collaudo biassiale e monoassiale per dispositivi antisismici: due unità di prova, una centrale oleodinamica e una batteria di accumulatori olio/azoto.

Il sistema di Testing sviluppato serve a studiare la risposta meccanica di una struttura sottoposta a delle forze sismiche, al fine di ridurne la vulnerabilità sismica, quindi il rischio in caso di evento sismico.

Struttura automazione di banchi di test per simulazioni sismiche

I banchi di test per simulazioni sismiche

Sono presenti due macchine per la simulazione sismica, una monoassiale e una biassiale:

  • Unità di prova biassiale– asse verticale con 4 attuatori idraulici da 7200 kN stelo diametro 650 mm; asse orizzontale con un attuatore idraulico da 3000 kN stelo diametro 240 mm
  • Unità di prova monoassiale – un attuatore per grossi carichi 11000 kN stelo diametro 300 mm.

Alcuni numeri del sistema:

0
I/O digitali e analogici
0
gruppi di accumulo da 350 l
0
pompe da 350 bar
0
pompe da 60 bar
0
quadri elettrici

L’architettura del sistema di test

Il sistema meccatronico per i test sismici sviluppato da Eureka System comprende:

  • Software PLC
  • HMI
  • Applicativo .Net per la generazione dei profili di motion
  • Messa in servizio dei sistemi

Il supervisore utilizzato è un PC con tre monitor e presenta all’operatore le seguenti pagine di gestione e controllo:

  • Centrale olio
  • Generatore
  • Macchina biassiale
  • Macchina monoassiale
  • Caricamento
  • Slitta
  • Setup
  • Opzioni
  • Allarmi

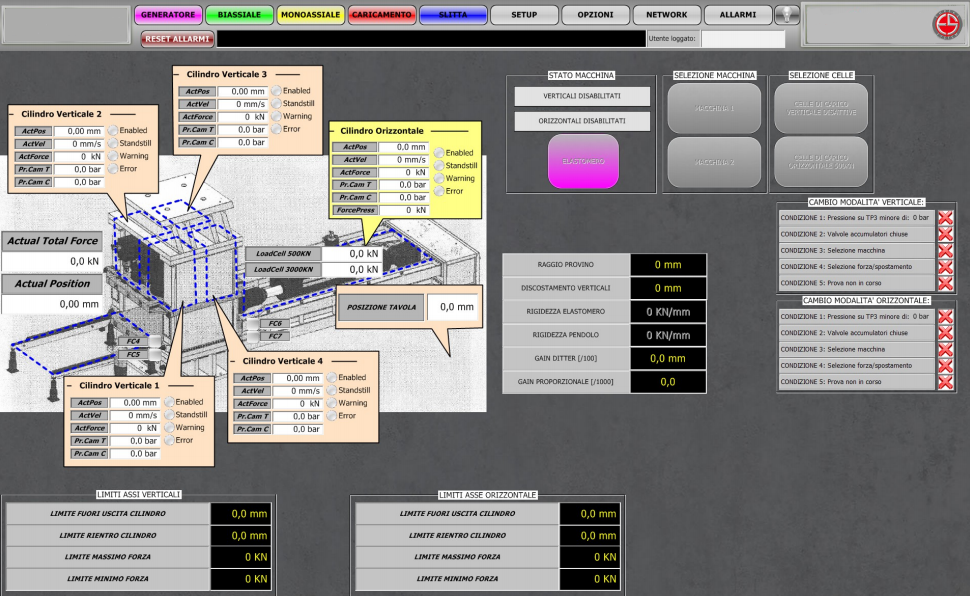

Software del sistema meccatronico per test sismici: automazione e testing
Software HMI parametri del sistema per test sismici
Software di automazione di banchi di test per simulazioni sismiche
Software HMI input abilitazione parametri di test per simulazioni sismiche
Software automazione di banchi di test per simulazioni sismiche
Software automazione di banchi di test per simulazioni sismiche
Software di automazione di banchi di test per simulazioni sismiche
Software HMI input parametri dei test del sistema per simulazioni sismiche
Software HMI allarmi e warning del sistema per test sismici
