Progetti Eureka
Raccolta dati & IIoT

Un Asset Management System per l’industria del packaging con ctrlX AUTOMATION

L'azienda cliente

Il cliente finale di questo progetto è la sede europea di un Gruppo internazionale specializzato nella produzione di macchinari per la trasformazione ed il trasporto del cartone ondulato.

La necessità

L’azienda necessitava di un sistema modulare di raccolta e registrazione dei dati delle macchine per il Converting del packaging in cartone ondulato.

La soluzione sviluppata

Eureka System ha sviluppato un Asset Management System (AMS) per il controllo e la gestione dei macchinari automatici per il Converting.

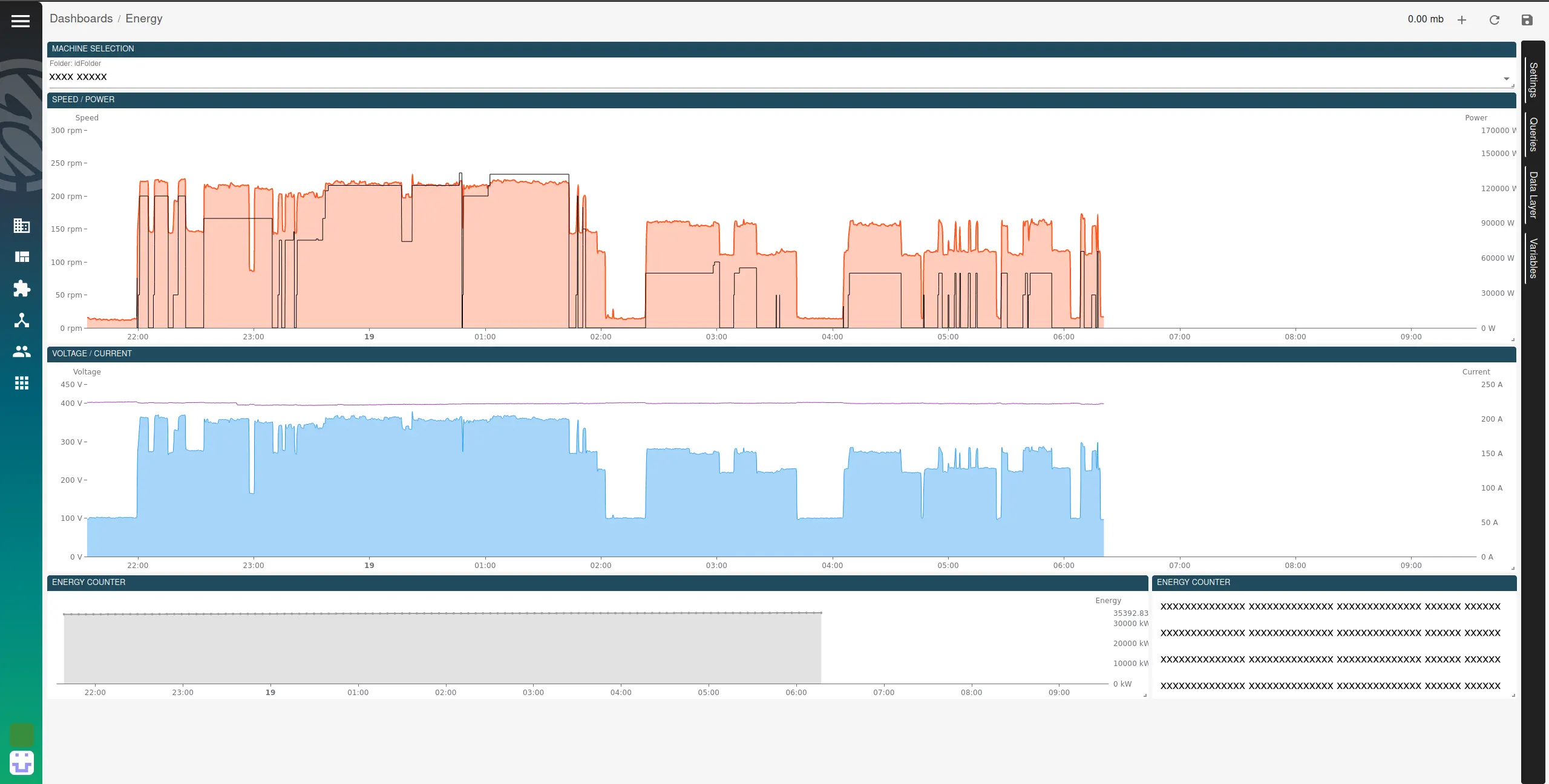

Il sistema di raccolta dati si interfaccia a livello di automazione con le CPU Bosch Rexroth ctrlX CORE e con i PLC Siemens via protocollo OPC-UA, mentre tramite protocollo Modbus TCP/IP vengono acquisiti i dati ambientali relativi ai consumi di energia elettrica, temperatura e umidità.

Dalle macchine interconnesse vengono acquisiti, aggregati, indicizzati e storicizzati i seguenti dati:

  • Eventi One-Shot, come cambi di stato, allarmi e anomalie;
  • Campionamenti delle grandezze di processo generate da sensori e attuatori;
  • Eventi di messa in lavoro della ricetta con i relativi parametri di Setup macchina;
  • Eventi di cambio di valore dei parametri di Setup macchina, identificati per tempo di modifica e per operatore;
  • Diagnostica di sistema dei PLC Siemens interconnessi.

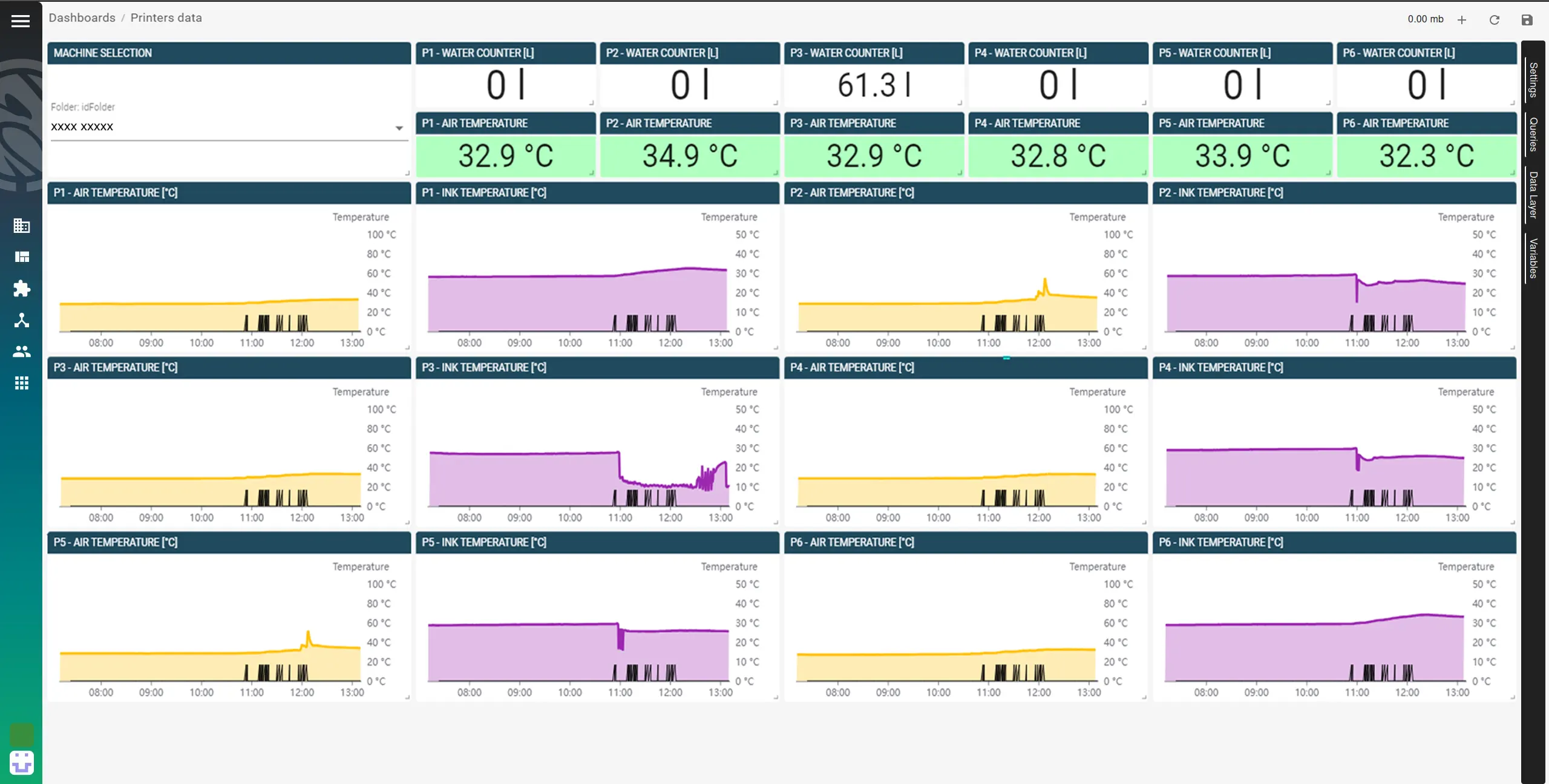

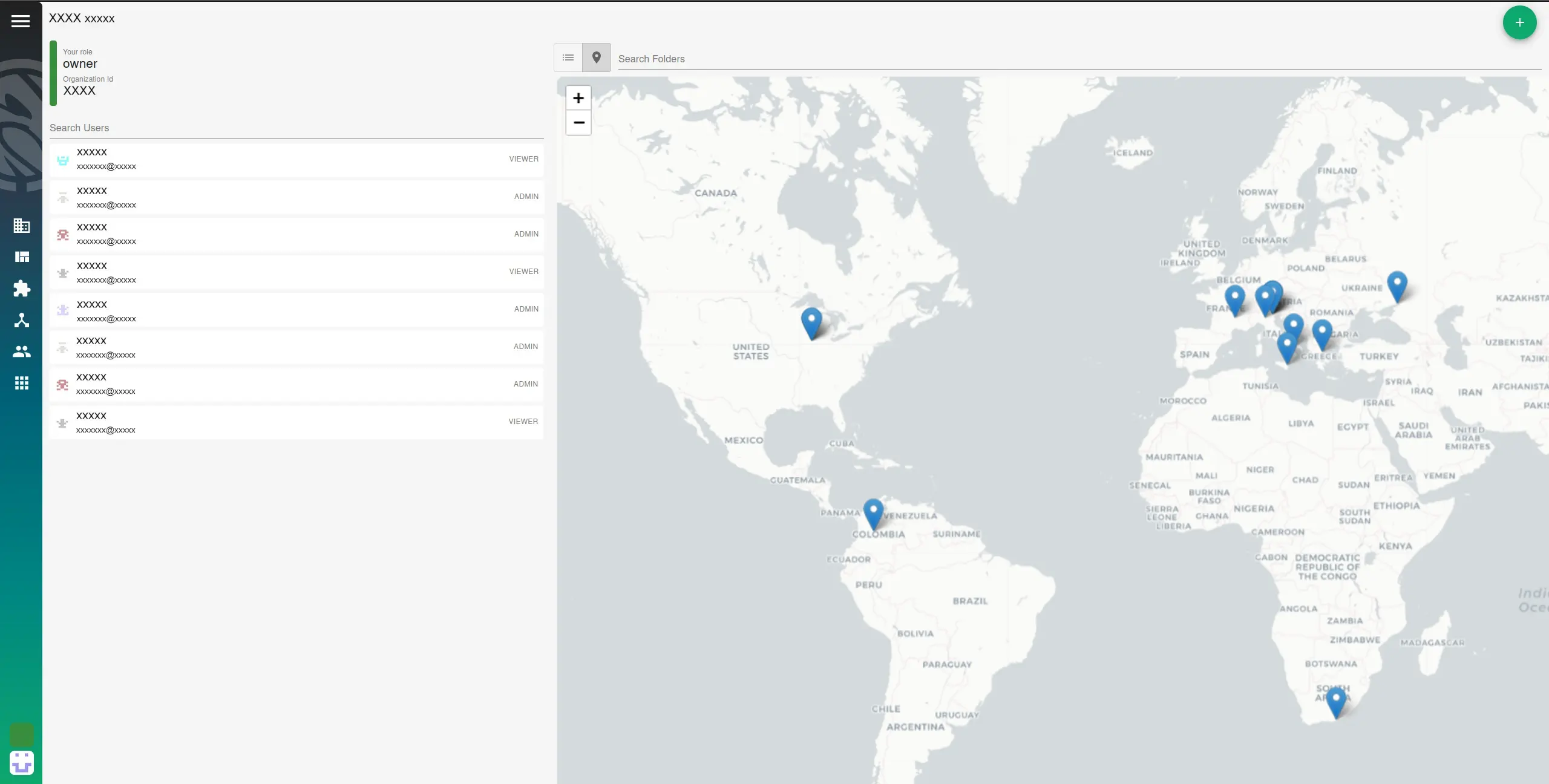

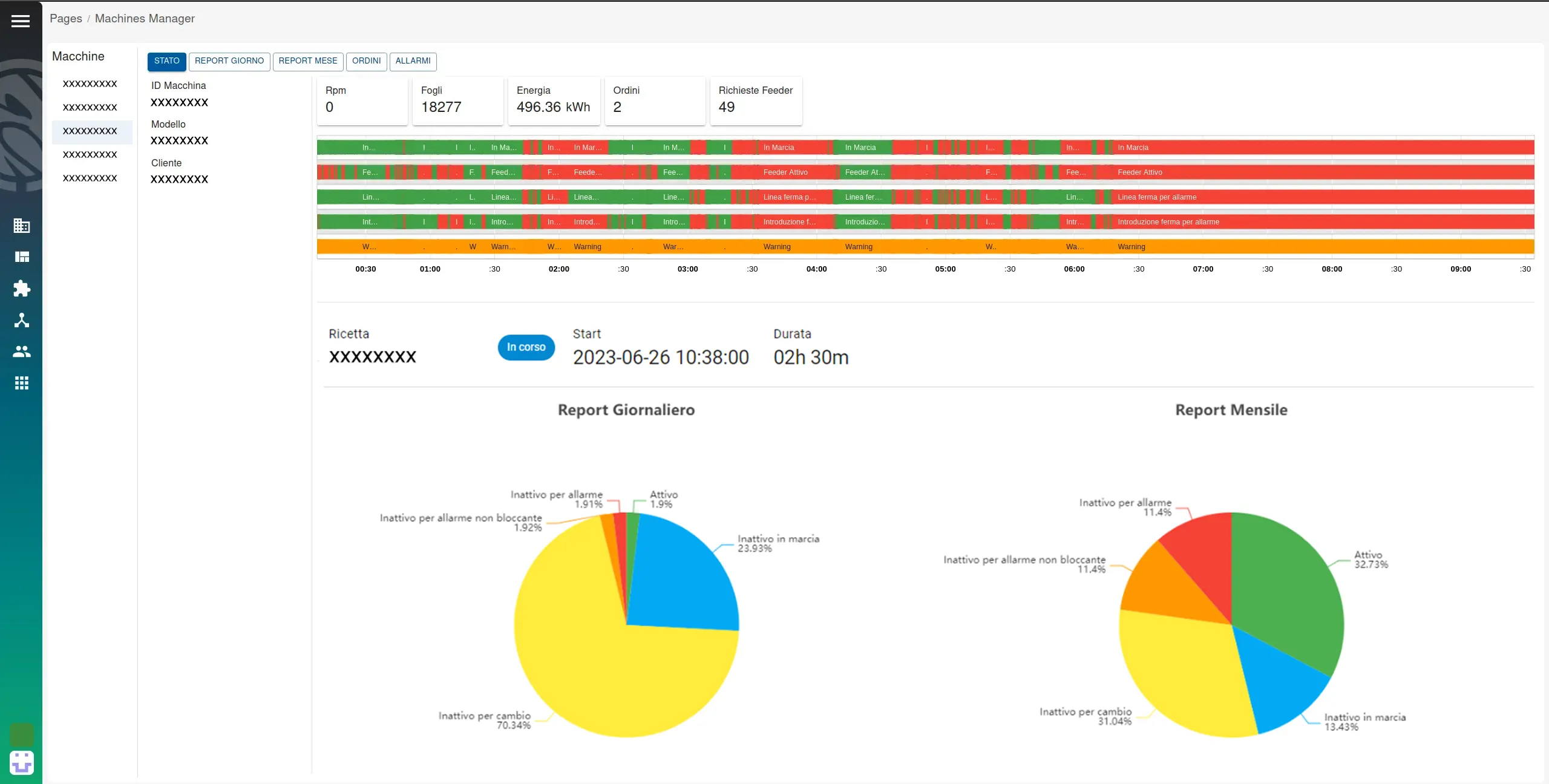

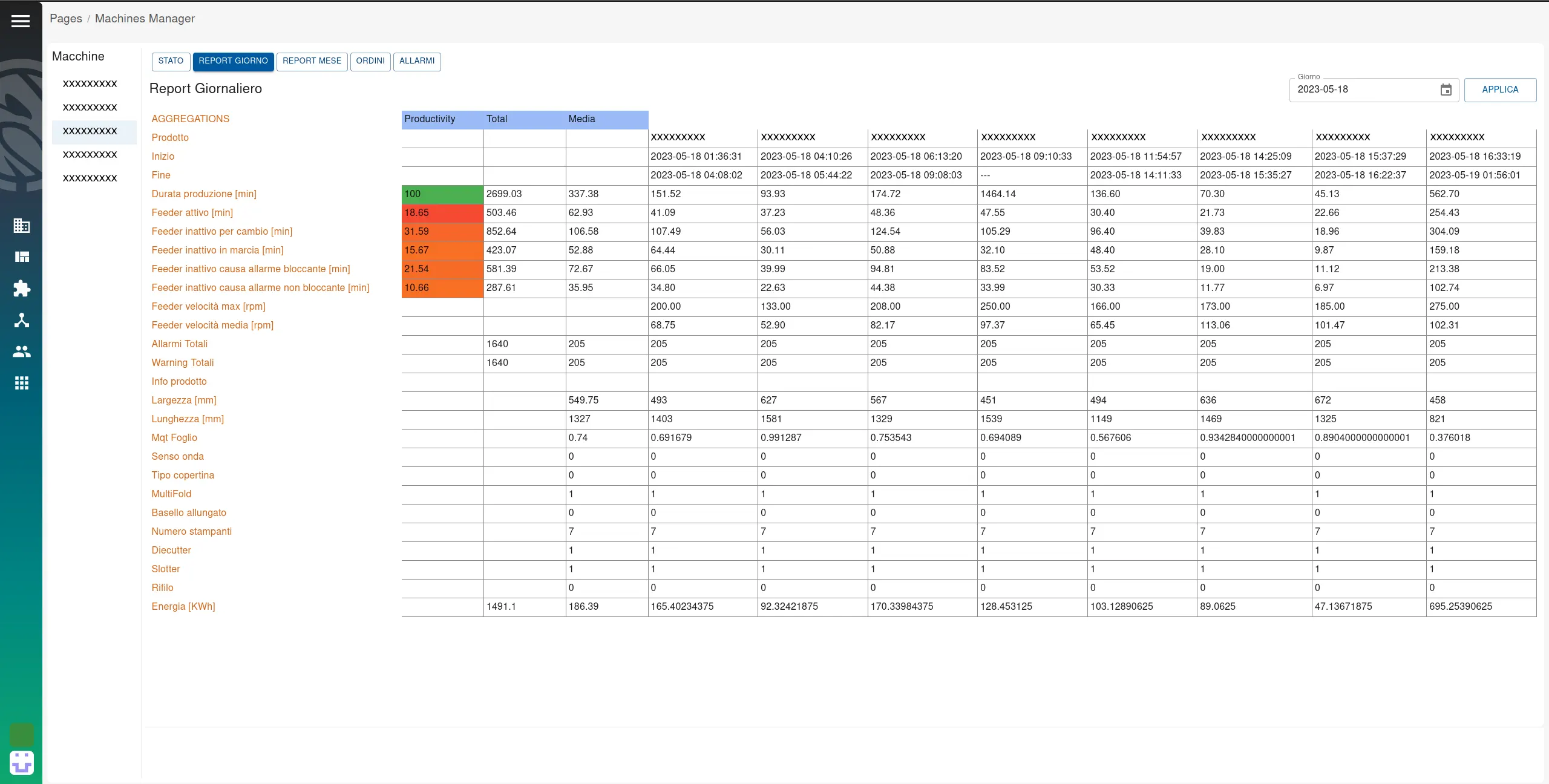

Le informazioni raccolte possono essere visualizzate tramite una WebGUI, che agisce anche da cruscotto complessivo dello stato generale dei macchinari. Inoltre, sono stati messi a disposizione degli utenti diversi criteri di ordinamento e raggruppamento per filtrare i dati, ad esempio per serie della macchina, impianto d’appartenenza o grandezza campionata. Il sistema permette anche di eseguire analisi dati comparative tra macchine della stessa tipologia per valutarne la produttività ed esportare le informazioni tramite la funzione di Reporting.

Un’importanza particolare è stata data alla gestione degli utenti e alla sicurezza del sistema, a cui si può accedere solo con credenziali di autenticazione e con privilegi differenti a seconda del proprio ruolo e reparto.

I vantaggi ottenuti

Questo AMS è caratterizzato dall’utilizzo di architetture hardware aperte e dalla capacità di raccogliere ed elaborare grandi moli di dati, creando una perfetta connessione IT/OT.

Di seguito le principali funzionalità della soluzione software sviluppata su misura e implementata utilizzando hardware ctrlX di Bosch Rexroth:

  • Monitoraggio in tempo reale del funzionamento delle macchine grazie ai gateway IIoT multiprotocollo.

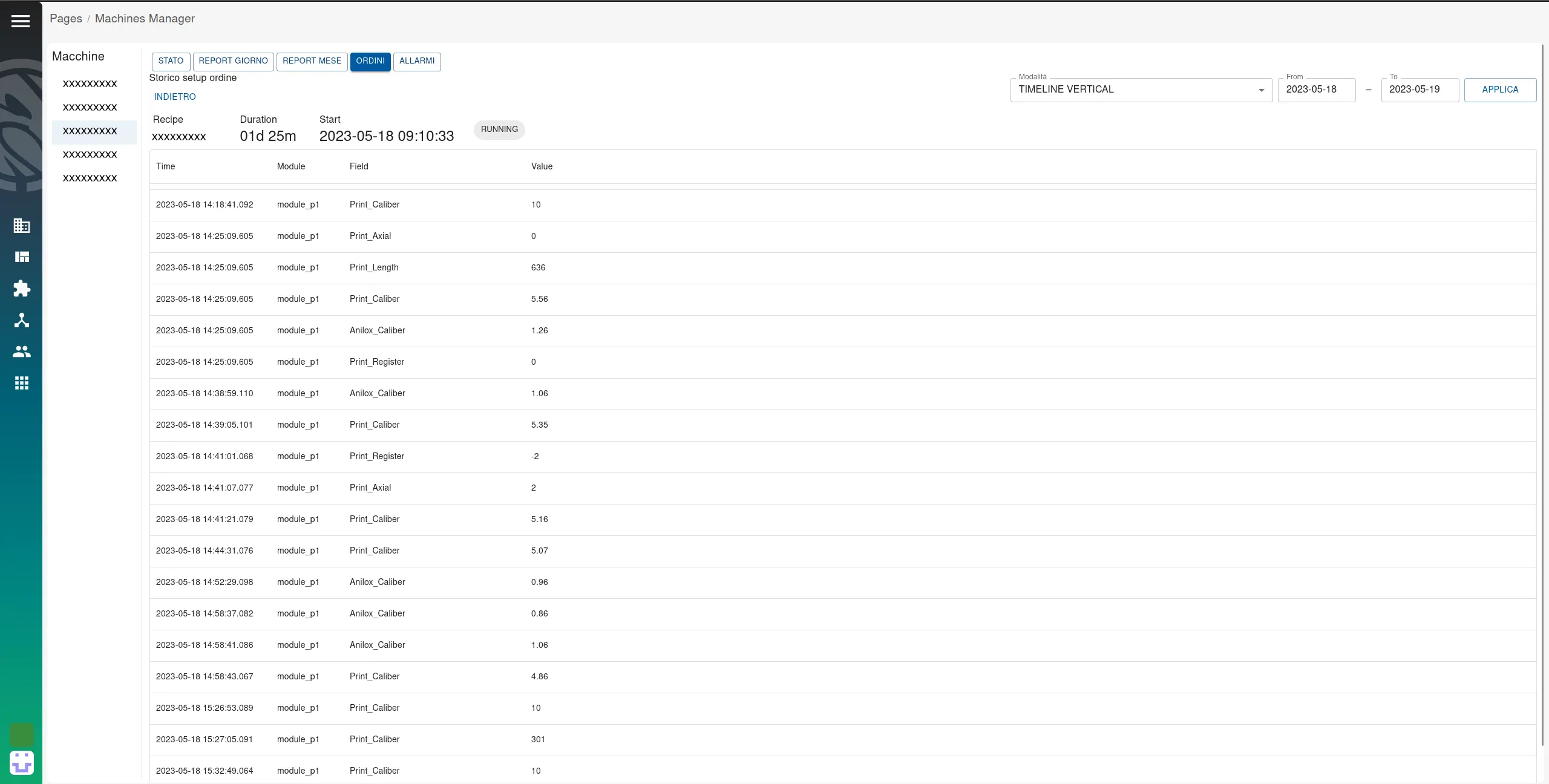

  • Storico dei dati, di cambio parametri e di modifica delle ricette.
  • Archivio di documenti digitali relativi alle macchine connesse: certificazioni, schede tecniche, manuali, ecc.
  • Sorveglianza dei valori che raggiungono o superano determinate soglie di controllo definite dagli operatori.
  • Servizio di Alerting per la notifica immediata degli eventi generati dalla macchina verso un elenco impostabile di utenti destinatari.
Use Case AMS per packaging con ctrlX AUTOMATION (3)
Use Case AMS per packaging con ctrlX AUTOMATION (3)
Use Case AMS per packaging con ctrlX AUTOMATION (3)
Use Case AMS per packaging con ctrlX AUTOMATION (3)
Use Case AMS per packaging con ctrlX AUTOMATION (3)
Precedente
Successivo

Questo progetto si avvicina a una tua esigenza?

Contattaci per eventuali domande o chiarimenti: verrai subito ricontattato da un membro del nostro team!

ctrlX CORE Bosch

Soluzione

Gateway IIoT su base ctrlX CORE

Logistica

Settore

Packaging

Approfondimenti blog

Location

Italia

Calendario eventi

Anno d'integrazione

2023

Tecnologie integrate

  • CPU Bosch Rexroth ctrlX CORE
  • PLC Siemens
  • Python
  • Javascript
  • Protocollo OPC-UA
  • Protocollo MQTT
  • Protocollo Modbus TCP/IP
  • Database Server PostgreSQL
  • Cloud AWS
  • Twilio Messaging
scopri di più

Attività svolte

  • Analisi
  • Co-design
  • Sviluppo software
  • Validazione sistema pilota
  • Messa in servizio
